SÍŤ PROTI HMYZU NA DVEŘE - PLISÉ LITE
NÁVOD NA ZAMĚŘENÍ

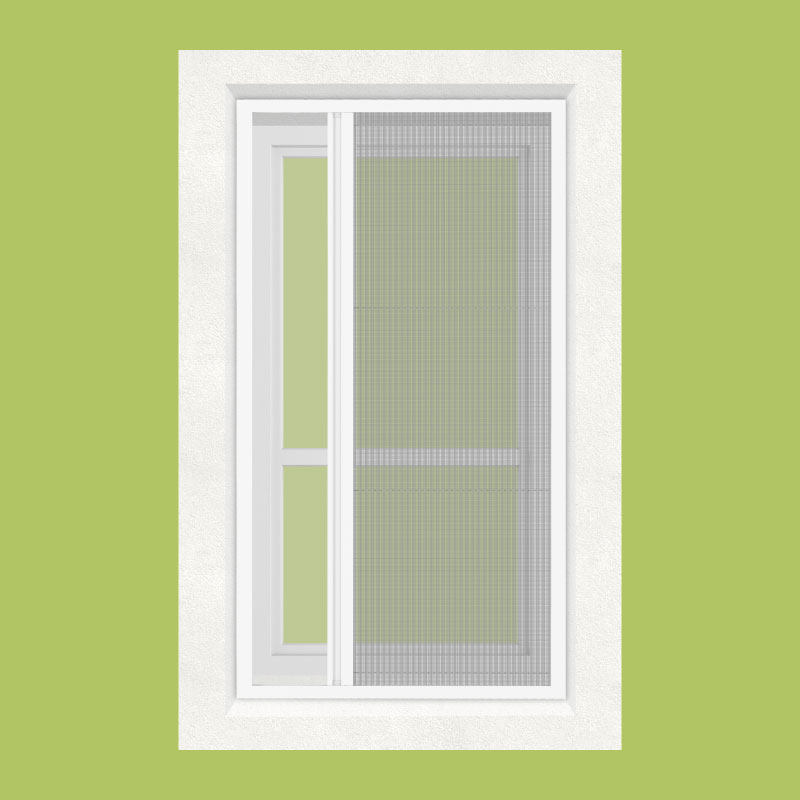

ZAMĚŘENÍ NA RÁM
CO BYSTE MĚLI VĚDĚT
KROK 1
Zaměřujte při otevřeném okně.
Otevřete dveře.
KROK 2

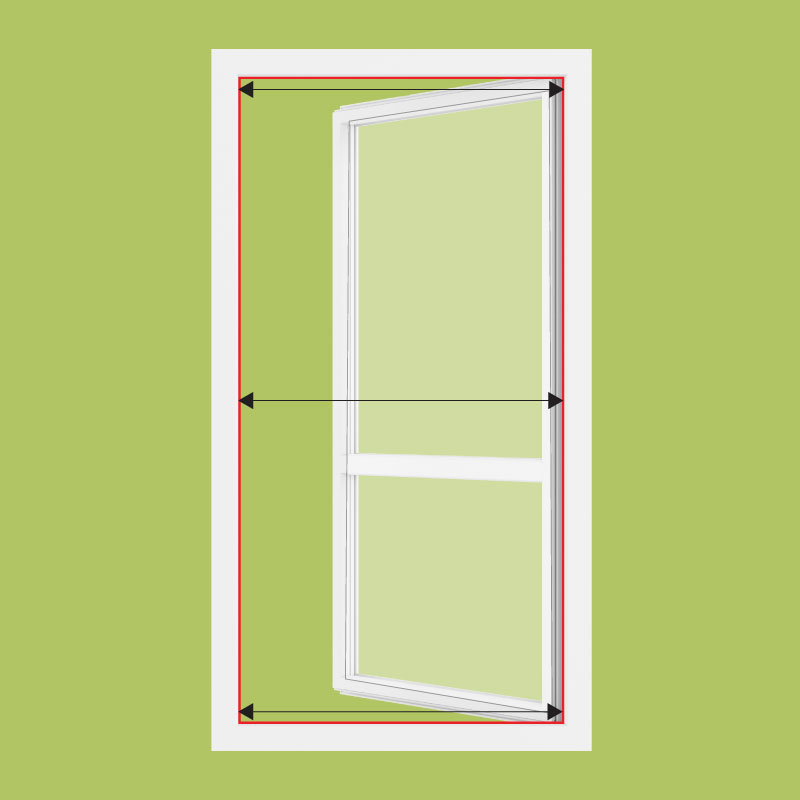

Změřte šířku (tzv. světlost) otevřených dveří.
Pro kontrolu změřte šířku alespoň na 3 místech, a to nahoře, uprostřed a dole.

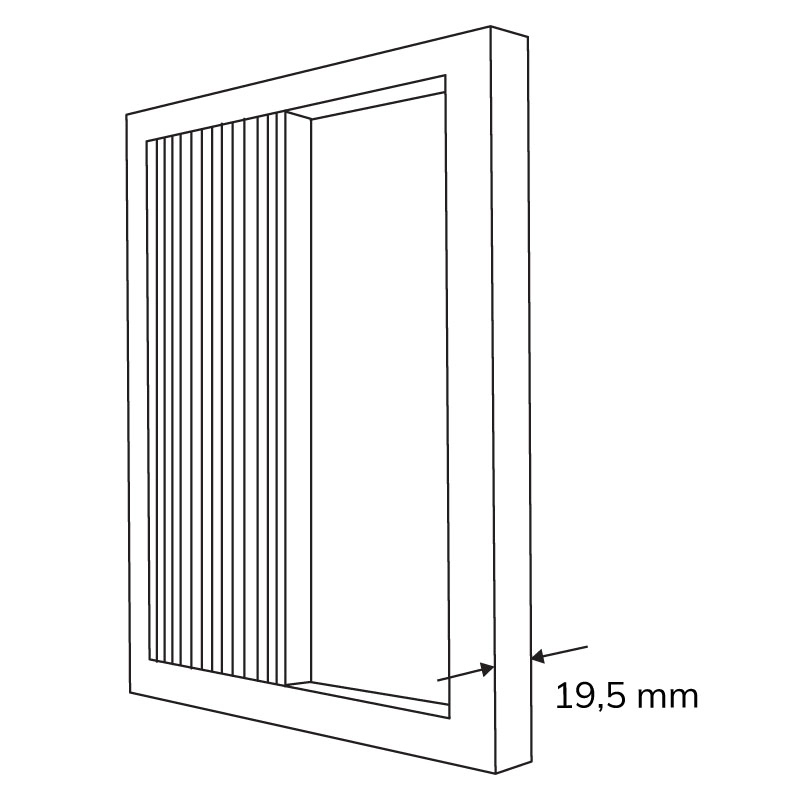

K naměřené hodnotě přičtěte 56 mm (tj. 2x šířku profilu).
Pokud tento prostor nemáte, je možné přičíst méně, ale alespoň 20 mm.
(10 mm po stranách, minimální prostor pro montáž).
V tomto případě budou obvodové profily výrobku zasahovat do světlého otvoru.
KROK 3

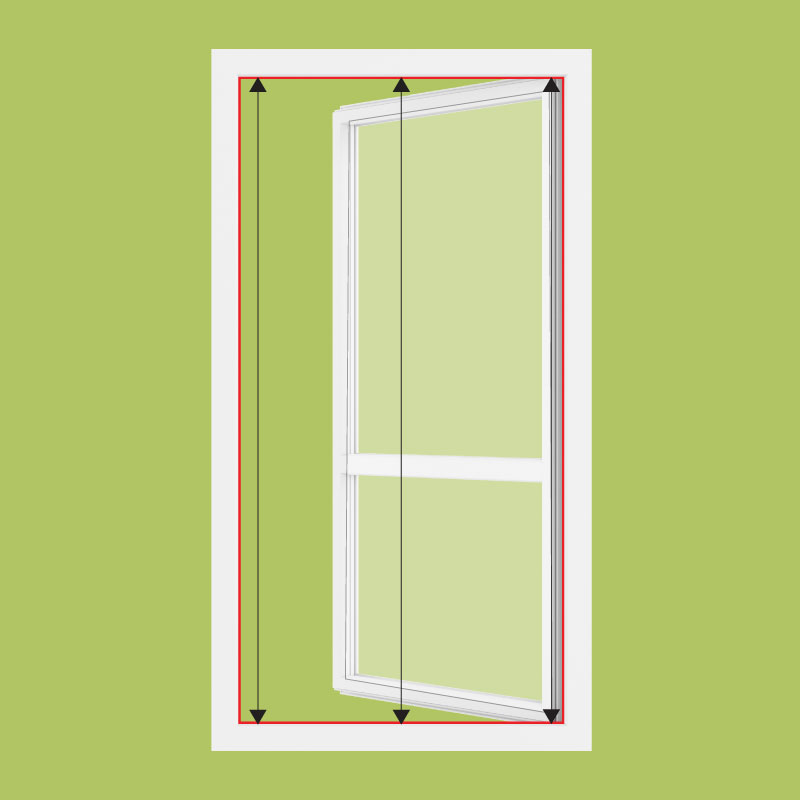

Změřte výšku (tzv. světlost) otevřených dveří.
Pro kontrolu změřte výšku alespoň na 3 místech: na jedné straně, uprostřed a na druhé straně.
K naměřené hodnotě přičtěte 56 mm (tj. 2x šířku profilu). V případě, že tento prostor nemáte, je možné přičíst méně, minimálně však 20 mm.
(10 mm po stranách, minimální prostor pro montáž).
V tomto případě budou obvodové profily výrobku zasahovat do světlého otvoru.
PŘÍKLAD
Protože profily potřebují 28 mm na všech 4 stranách, uveďme si příklad: Máme stěnu s montážním prostorem 12 mm a 25 mm po stranách. 12 mm > 10 mm a 25 mm > 10 mm.
Protože 12 mm je více než 10 mm, minimální montážní prostor je na této straně splněn.
Protože 25 mm je více než 10 mm, je minimální montážní prostor splněn i na této straně.
Profily potřebují 28 mm na všech čtyřech stranách, takže přesahy budou následující:
Na straně, kde máme pouze 12 mm montážního prostoru, bude přesah 16 mm (28 - 12 mm), a na straně, kde máme montážní prostor 25 mm, bude přesah 3 mm (28 - 25 mm).
Objednací rozměr je konečný (obrysový) rozměr celého výrobku.
Dbejte na to, aby v místě, kde bude plisovaná síť namontována, nevyčníval do roviny upevnění žádný předmět (madlo, parapet, zábradlí atd.). V takovém případě nás kontaktujte nebo zvolte možnost montáže do obložení.
Maximální šířka x výška výrobku je: 1300x2400 mm.
Doporučená maximální plocha je 2,4 m2.
Pokud požadujete jiný rozměr, neváhejte nás kontaktovat.

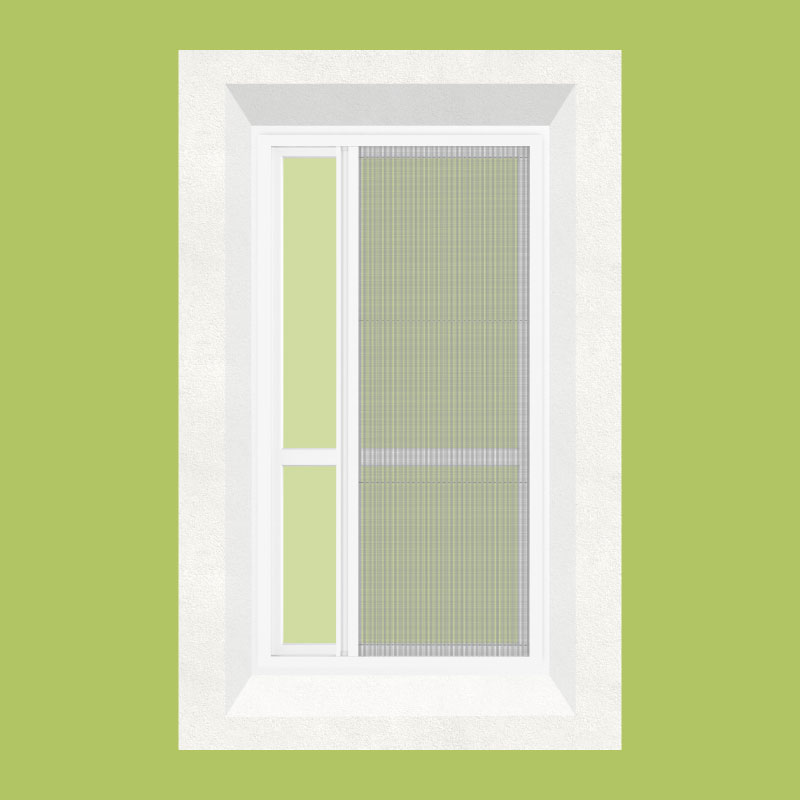

ZAMĚŘENÍ DO OSTENÍ
Montáž do ostení je náročnější, proto si před objednáním přečtěte návod na montáž, abyste se ujistili, že je pro vás tento výrobek vhodný.
KROK 1
Změřte šířku (tzv. světlost) ostení.
Pro kontrolu změřte šířku alespoň na 3 místech, a to nahoře, uprostřed a dole.
Od naměřené hodnoty (světlosti) odečtěte 2 mm. Ujistěte se, že máte na ostení dostatek místa pro montáž (min. 10 mm).
(10 mm po stranách, minimální prostor pro montáž)
Nedoporučujeme upevňovat výrobek do měkkých materiálů, jako je polystyren, sádrokarton nebo pouze do omítky či stěrky.
KROK 2
Změřte výšku (tzv. světlost) ostení.
Pro kontrolu změřte výšku alespoň na 3 místech, a to nahoře, uprostřed a dole.
Od naměřené hodnoty odečtěte 2 mm. Ujistěte se, že máte na ostení dostatek místa pro montáž (min. 10 mm).
(10 mm po stranách, minimální prostor pro montáž)
Nedoporučujeme upevňovat výrobek do měkkých materiálů, jako je polystyren, sádrokarton nebo pouze do omítky či stěrky.
Objednací šířka = naměřená šířka od ostení k ostení - 2 mm.
Objednací výška = naměřená výška - 2 mm.
Objednací rozměr je konečný (obrysový) rozměr celého výrobku.
.Dbejte na to, aby do roviny plochy, kde bude plisovaná síť instalována, nevyčníval žádný předmět (madlo, parapet apod.).
V takovém případě nás prosím kontaktujte.
Objednací rozměr je konečný (obrysový) rozměr celého výrobku.
Maximální šířka x výška výrobku je: 1300x2400 mm.
Doporučený maximální rozměr plochy je 2,4 m2.
Pokud potřebujete jiný rozměr, neváhejte nás kontaktovat.
