SÍT PROTI HMYZU NA DVEŘE - POSUVNÉ
NÁVOD NA ZAMĚŘENÍ

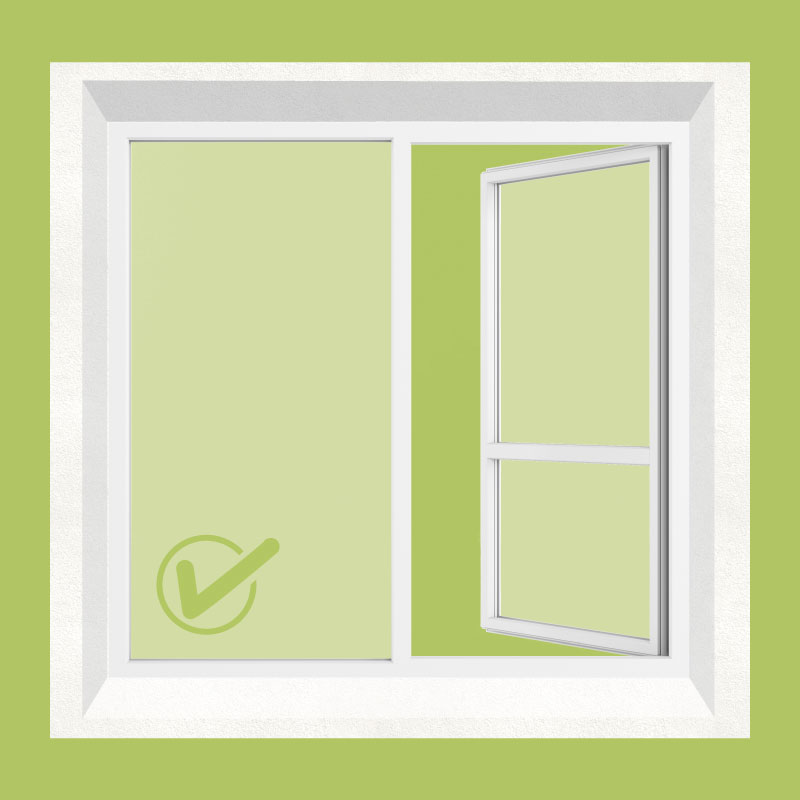

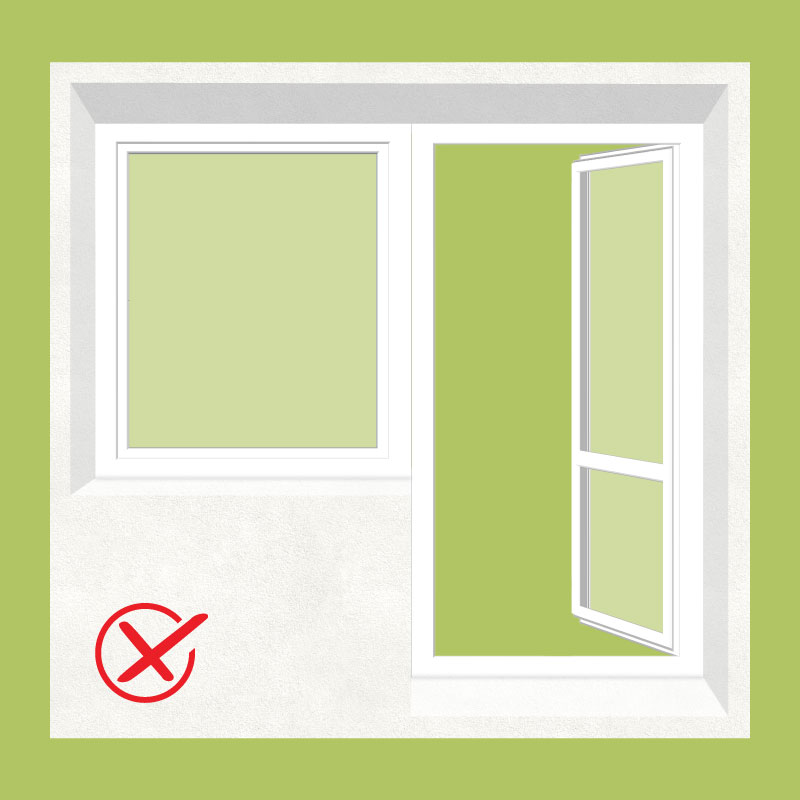

KROK 1
Před zaměřením se ujistěte, že máte po celé šířce dveří rovnou plochu bez výstupků, které by bránily posouvání, a dostatečný prostor po celém obvodu rámu dveří pro prosah.
Pro instalaci je zapotřebí minimálně 40 mm prostoru v horní a dolní části rámu. Minimální šířka dveří ve směru posuvu a minimálně 20 mm na opačné straně.
Zajistěte, aby žádná část dveří nebo rámu nevyčnívala před rovinu rámu, jako je klika, madlo nebo v případě dřevěných eurooken okapnice ve spodní části okna.
KROK 2

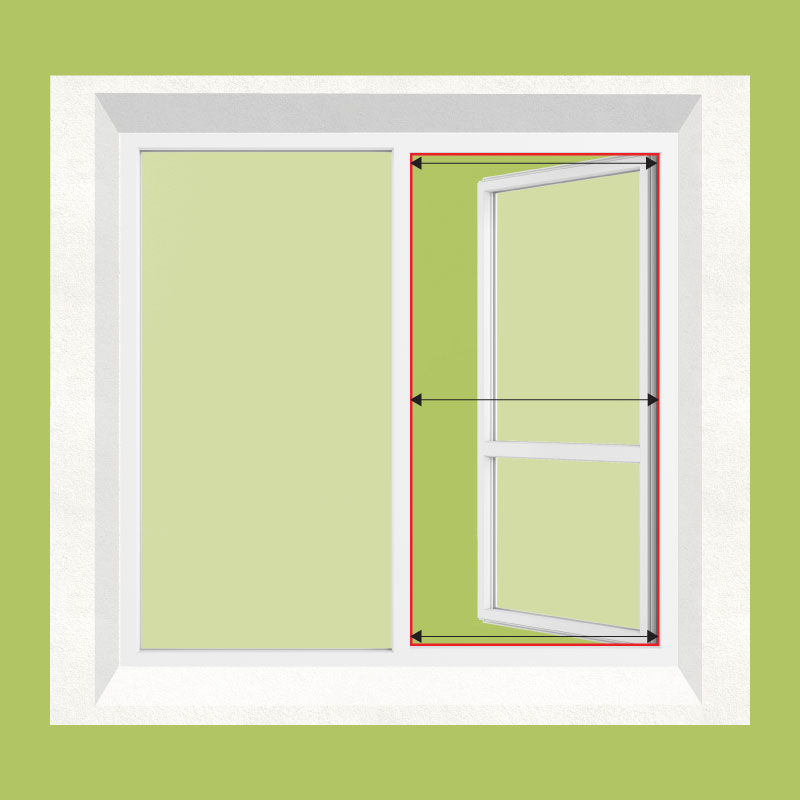

Změřte šířku (tzv. světlost) otevřených dveří.
Pro kontrolu změřte šířku alespoň na třech místech, a to nahoře, uprostřed a dole.
K naměřené hodnotě přičtěte 40 mm.
KROK 3

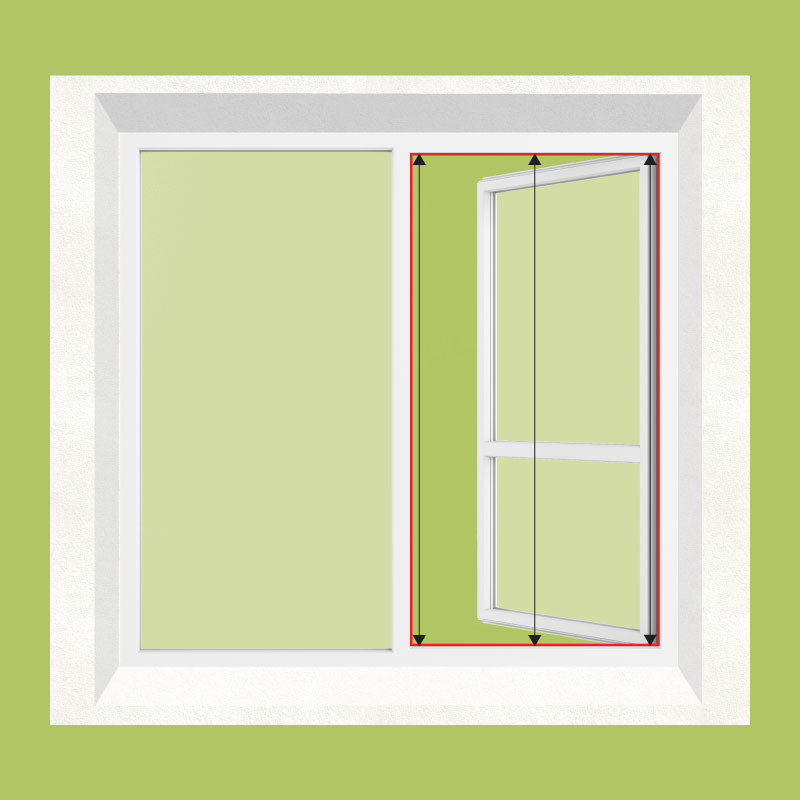

Změřte výšku (tzv. světlost) otevřených dveří.
Pro kontrolu změřte výšku alespoň na 3 místech, a to na jedné straně, uprostřed a na druhé straně.
K naměřené hodnotě přičtěte 80 mm.
Výsledný rozměr určuje objednávací rozměr výrobku. Ověřte si, že pro tento rozměr máte dostatek prostoru pro montáž.
KROK 4

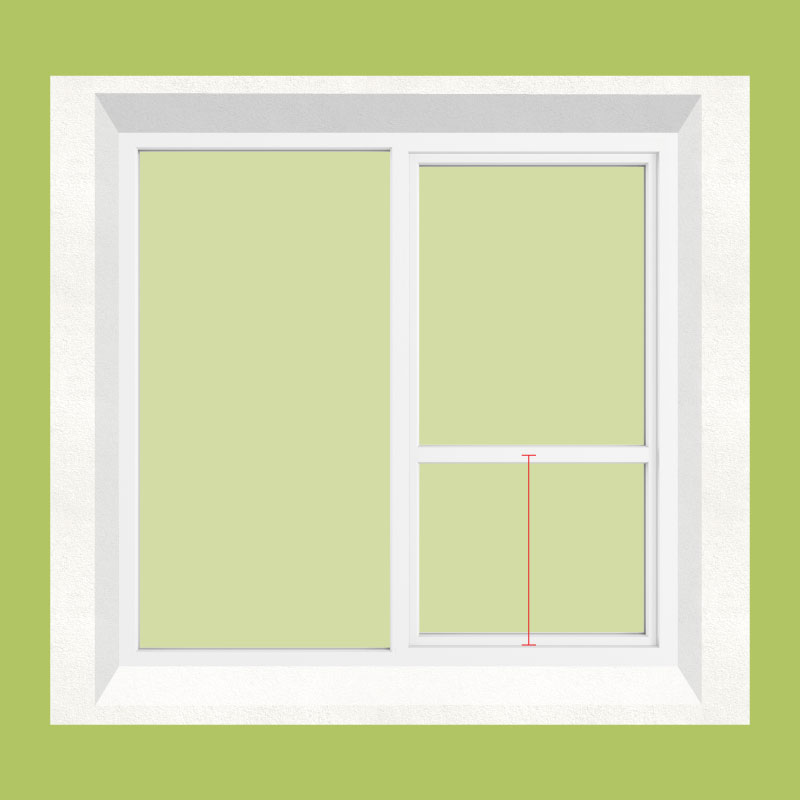

Výška příčky (výztuhy):
Určuje, v jaké výšce bude umístěna síťová výztuha dveří, pokud je použita. Hodnota je od spodní hrany otvoru rámu balkónových dveří po střed síťové příčky U DVEŘÍ. Případně, pokud jste již určili výšku síťových dveří, zadaná hodnota určí osu (střed na profilu) samotné příčky síťových dveří ve směru od jejího spodního okraje.
K naměřené hodnotě přičtěte 40 mm.
KROK 5

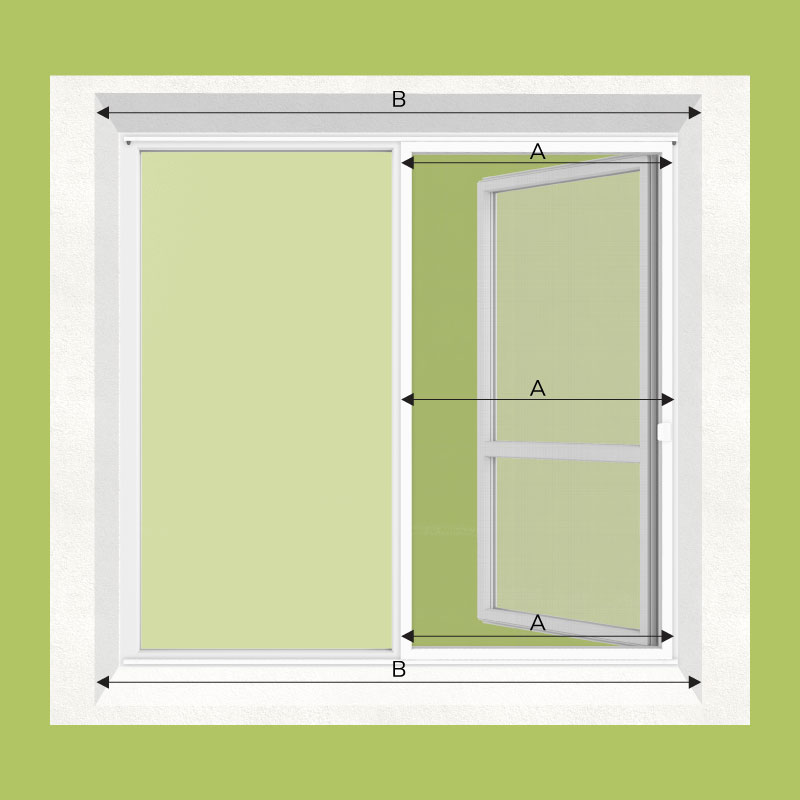

Délka vodicích profilů:
Pro kontrolu změřte šířku alespoň na 3 místech, a to nahoře, uprostřed a dole.
Změřte šířku ostení (B) a od nejmenší naměřené hodnoty odečtěte 5 mm.
Nařízená hodnota určí délku vodicích profilů.
Doporučujeme, aby délka vodicích profilů byla 2násobkem objednaného rozměru "šířka dveří" (A)+40mm dorazové mezery. B-5mm > 2xA+40mm
V opačném případě nebudete moci posunout křídlo síťových dveří za okenní otvor.
